業務范圍
螺釘/螺母柱上送工具系統
螺釘/螺母柱上送工具系統

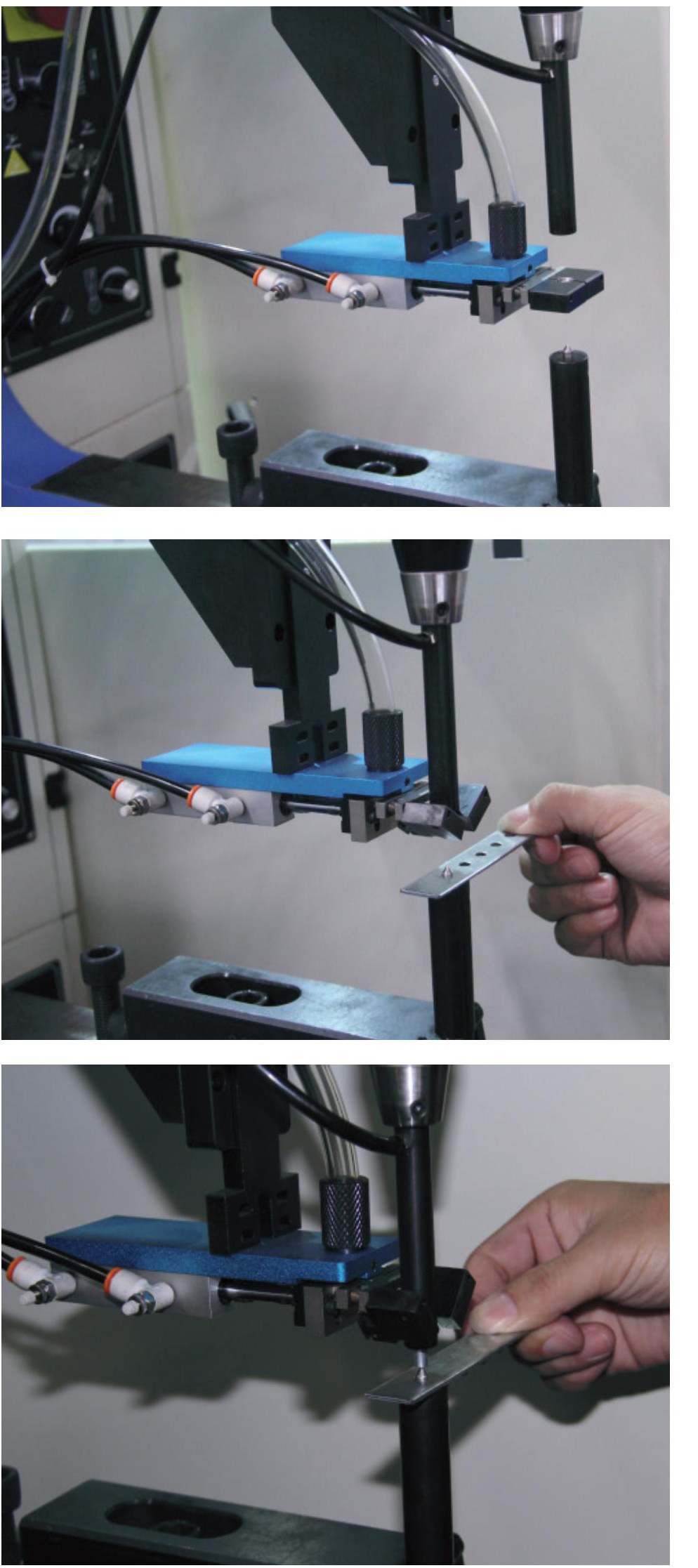

Shuttle standoff/stud tooling system
Captive: C, CS
PEM: S, SS, CLS, CLSS
TR: TR-S, TR-CLS
PSM: P-S, P-CLS
618Plus & 824Plus
|
|
1. 請標注您的壓鉚標準件的具體規格和尺寸，鑒于 不同生產廠家的壓鉚標準件公差不一樣，請?zhí)峁┳?少300 件樣件給我們以便我們按照貴司的壓鉚標準 件測試和設計自動化工具系統。 2. 一次性購買我們的螺母柱自動工具組合包括：T 型支架，和真空發生器。 3. 如您需升級改造或增加壓鉚螺母柱/ 螺釘工具組 合時請注明您之前的機器的型號及序列號 4. CLA，CA 鋁螺母柱需特殊定制的自動化工具（鋁 螺母柱尺寸比鋼螺母柱大），并根據鋁的壓鉚工藝 在標準自動工具基礎上進行修改。
1.Please specify your fastener size and supply min 300 PCS sample to LAG for testing and design the automatic tooling. 2.A one time purchase of T-Bracket,and Vacuum Generator is include for Shuttle standoff Tooling set. 3.Please specify machine model and serial number when ordering a vacuum generator as a retrofit item. 4.CLA, CA Aluminum nuts are MADE TO ORDER TOOLING (Aluminum standoffs are larger than steel standoffs). Standard tooling will need to be modified for aluminum fasteners.
|
|
上送壓鉚螺母自動工具系統選型及訂貨號 Nut Automatic Tooling System Part Num. |
|
|
|
|
|
FASTENER SIZES(mm) 尺寸及規格 |
SHUTTLE TOOLING SET 上送壓鉚螺母自動工具組件 |
AYTOFEED MODULAR 自動送料系統 |
|
FLUSH-HEAD STUDS 平頭壓鉚螺釘 |
|
|
| FH-M3-8-25 | s-000098-12 | s-000440 |
| FH-M4-8-25 | s-000098-13 | s-000440 |
| FH-M5-15-25 | s-000098-114 | s-000440 |
|
MX-0，-1，-2(Special request) 其他非標 |
s-000098-X | s-000440 |

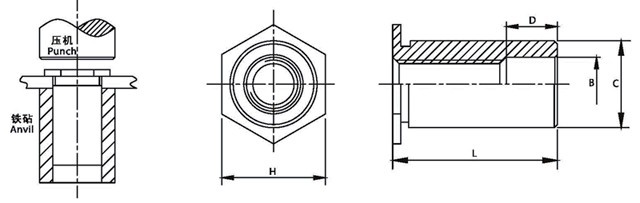

上送螺母柱工具系統選型及訂貨號
Standoff Automatic Tooling System Part Num.
|
FASTENER SIZES(mm) 尺寸及規格 |
SHUTTLE TOOLING SET 上送壓鉚螺母自動工具組件 |
AYTOFEED MODULAR 自動送料系統 |
|
TERU-HULE THREAD ATANDOFFS
通孔螺母柱 |
|
|
| SO-M3-8-25 | s-000098-3 | s-000440 |
| SO-3.5M3-8-25 | s-000098-5 | s-000440 |
| SO-M4-8-25 | s-000098-7 | s-000440 |
|
SO-M5-8-25 |
s-000098-9 |
s-000440 |
|
MX-0，-1，-2(Special request) 其他非標 |
s-000098-X | s-000440 |
上送螺母柱工具系統選型及訂貨號
Standoff Automatic Tooling System Part Num.
|
FASTENER SIZES(mm) 尺寸及規格 |
SHUTTLE TOOLING SET 上送壓鉚螺母自動工具組件 |
AYTOFEED MODULAR 自動送料系統 |
|
BLIND THREAD STANDOFFS
盲孔螺母柱 |
|
|
| BSO-M3-8-25 | s-000098-3 | s-000440 |
| BSO-3.5M3-8-25 | s-000098-5 | s-000440 |
| BSO-M4-8-25 | s-000098-7 | s-000440 |
|
BSO-M5-8-25 |
s-000098-9 |
s-000440 |
|
MX-0，-1，-2(Special request) 其他非標 |
s-000098-X | s-000440 |
